Nguyên lý làm việc bơm hút chân không vòng nước

THÔNG TIN CHI TIẾT

Nguyên lý làm việc bơm chân không vòng nước

Bơm hút chân không vòng nước hoạt động trong dải áp suất chân không thấp từ 1000 - 33 mbar (bơm hút chân không vòng nước Edwards có thể  đạt được 20mbar)

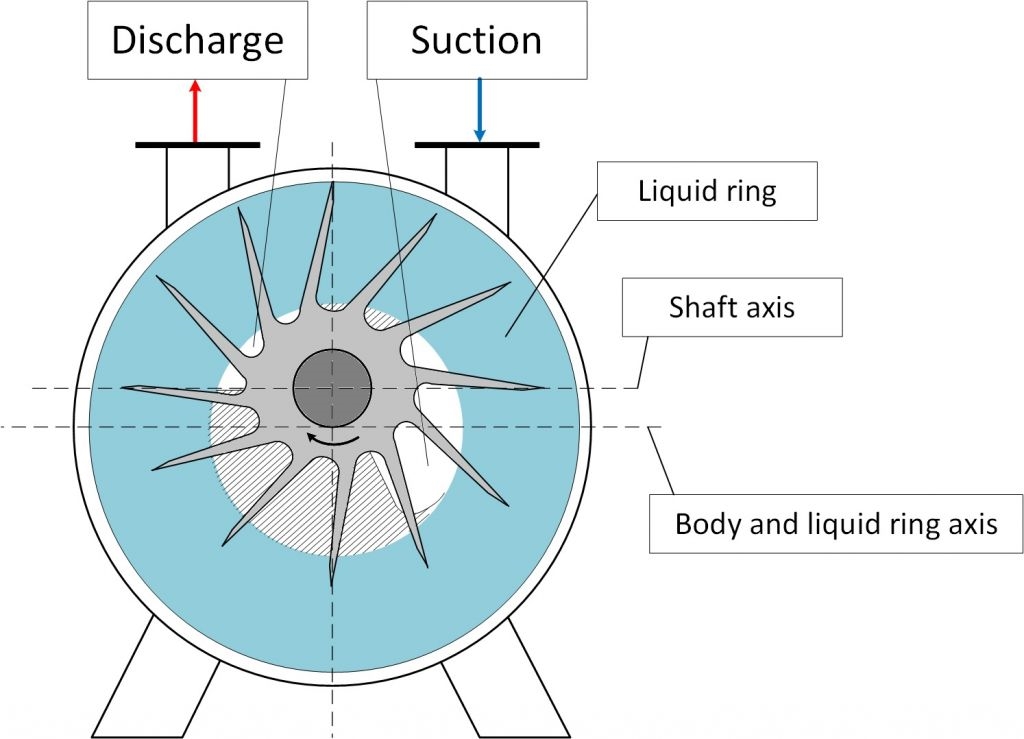

Bơm chân không không vòng nước hoạt động trong môi trường chất lỏng được làm kín và làm mát ( Nước hoặc một số dung môi khác ) nó được cấu tạo gồm 2 phần chính : cánh bơm ( bao gồm trục) và buồng bơm. Cánh bơm được đặt lệch tâm so với buồng bơm do đó khi bơm khởi động do quán tính lực ly tâm của nước giúp tạo lên một buồng thay đổi thể tích trong một chu trình vòng quay khí sẽ được hút vào thông qua buông thay đổi thể tích ( nhỏ đến lớn dần) theo từng vị trí góc quay của cánh bơm sau đó không khi sẽ được di chuyển đến cuối chu trình vòng quay của bơm ( lớn đến nhỏ dần) và được đẩy ra ngoài môi trường . Dưới hình là sơ đồ nguyên lý một chu kỳ bơm được chạy từ khi khí được hút vào đến giai đoạn đẩy ra. Đặc biệt lưu ý khi bơm hút chân không chạy không đủ tốc độ vòng quay và lựợng nước cấp cho bơm  sẽ gây ra hiện tượng không đạt áp chân không. Trong một số trường hợp bơm hút chân không chạy ở áp suất gần với 33 mbar bơm sẽ có độ ồn cao với hoạt động trang thái liên tục như vậy sẽ làm giảm tuổi thọ của bơm.  Hiện nay bơm chân không vòng nước được chia ra hai loại phổ biến một cấp và hai cấp ( loại hai cấp gồm hai cấp được nối tiếp với nhau thông qua kết cấu từng loại bơm khác nhau)

Tốc độ vòng quay của bơm chân không vòng nước được chia ra nhiều vòng tua khác nhau tùy thuộc vào công suất của bơm (Bơm công suất càng lớn tốc độ vòng quay càng nhỏ và bơm công suất nhỏ tốc độ vòng quay lớn) tốc độ  của bơm chân không hiện nay dao động từ 2900 - 300 vòng/phút
