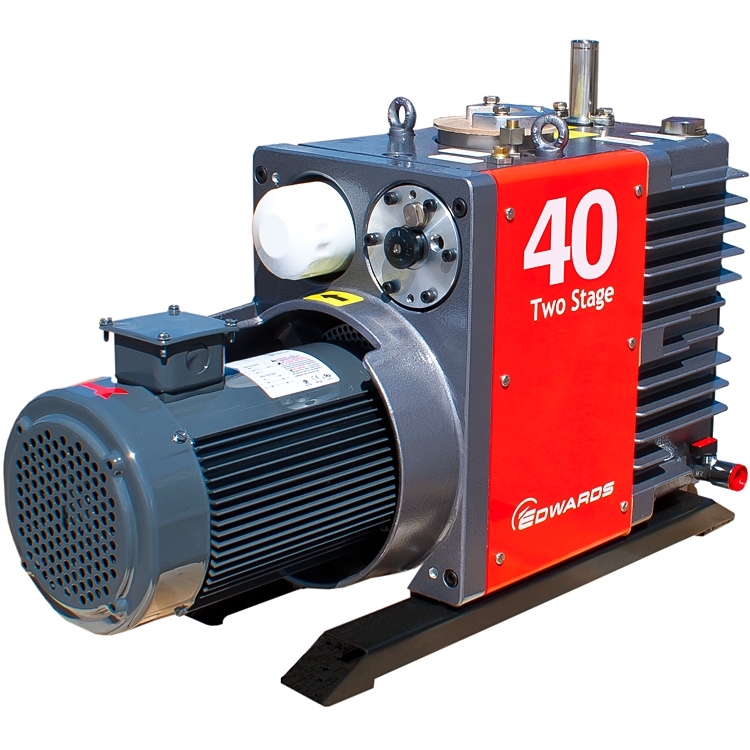

Bơm hút chân không vòng dầu Edwards E2M40

THÔNG TIN CHI TIẾT

Tổng quat

Máy bơm chân không cánh quay kín dầu hai tầng dòng Edwards E2M nổi tiếng với độ chân không cao, tốc độ bơm nhanh, hoạt động êm ái và khả năng xử lý hơi nước. Các máy bơm cánh quạt truyền động trực tiếp này vốn đã nhỏ gọn và không rung, và với quạt chống ngón tay và vỏ khớp nối, chúng cung cấp khả năng bảo vệ tuyệt vời cho người vận hành.

Có sẵn một loạt các phụ kiện để cho phép sử dụng trên nhiều ứng dụng chân không.

Công nghệ

Các thiết bị bảo vệ hệ thống đáng tin cậy

Mỗi máy bơm đều có các thiết bị bảo vệ để ngăn chặn dầu và không khí hút ngược vào hệ thống chân không nếu máy bơm dừng lại khi đang ở chân không. Một loạt các thiết bị bảo vệ được sử dụng, tùy thuộc vào kích thước máy bơm và chi phí, nhưng luôn nhấn mạnh vào độ tin cậy và tính đơn giản. Khi bạn sử dụng chấn lưu khí trên một số máy bơm, bạn phải sử dụng van điều khiển chấn lưu khí hoạt động bằng điện từ để ngăn chặn việc hút khí trở lại.

Bôi trơn bằng dầu áp suất dương

Máy bơm EM kết hợp một hệ thống bôi trơn bằng dầu áp suất dương đã được chứng minh tốt do Edwards phát triển để đảm bảo bôi trơn chính xác trong mọi chế độ làm việc và đặc biệt là để ngăn chặn sự đói dầu khi tải khí cao.

Một máy bơm dầu tích hợp đảm bảo rằng luôn luôn có một lượng dầu đầy đủ được bơm xuyên suốt cụm stato / rôto.

Hệ thống bôi trơn dầu này có nghĩa là mức dầu trong bình chứa ít quan trọng hơn so với các thiết kế máy bơm khác. Tất cả các máy bơm có thể hoạt động với mức dầu thấp nhất là 50-70. Kính nhìn mức dầu có chiều dài đầy đủ, dễ nhìn thấy cho phép bạn theo dõi mức dầu một cách thuận tiện.

Cơ sở dằn khí

Các máy bơm EM có một van dằn bằng khí. Van được sử dụng để đưa một loại khí thích hợp vào stato trong giai đoạn nén: điều này ngăn chặn sự ngưng tụ của hơi bên trong máy bơm, làm loãng và đẩy khí ăn mòn ra ngoài và làm sạch dầu của khí và hơi. Do đó, việc sử dụng ballast làm giảm sự suy thoái dầu và ăn mòn bơm.

Mức ồn thấp

Máy bơm EM duy trì danh tiếng của Edwards về máy bơm hoạt động êm ái với độ ồn điển hình là 65dB (A).

Hệ thống

bơm Máy bơm EM, với các phụ kiện phù hợp, có thể hợp tác với nhiều loại máy bơm khác trong các hệ thống chân không cho ngành công nghiệp và nghiên cứu. Điểm đặc biệt của E1M40T4 là cửa hút chân không trung tâm cho phép bạn lắp một máy bơm tăng áp cơ học với phần nhô ra tối thiểu, để tạo ra các hệ thống bơm kết hợp nhỏ gọn.

Bảo trì dễ dàng

Hệ thống bôi trơn tiên tiến cho phép máy bơm EM hoạt động với dung sai mức dầu rộng, giúp giảm nhu cầu đổ thêm dầu.

Tất cả các máy bơm EM đều được chế tạo với các chốt bên trong, giúp giảm nhu cầu thiết lập dung sai có kỹ năng khi máy bơm được tháo dỡ. Máy bơm được thiết kế để có thể dễ dàng tiếp cận tất cả các bộ phận chính. Các con dấu van xả và con dấu bộ phân phối dầu lộ ra sau khi nắp trên được tháo ra. Con dấu trục có thể được thay thế nhanh chóng mà không cần tháo máy bơm.

ATEX

bơm ATEX được trang bị với bốn cực, ba giai đoạn ATEX chấp thuận động cơ phòng chống cháy mà cung cấp ổ đĩa thông qua một chứng nhận ATEX khớp nối linh hoạt.

Ngoài ra, máy bơm ATEX được trang bị chấn lưu khí kín được cắm để ngăn không khí dễ cháy xâm nhập vào máy bơm. Ballast khí được cung cấp với N 2hoặc làm sạch không khí từ một khu vực an toàn. Ngoài ra, máy bơm ATEX có công tắc chụp nhiệt nhiệt độ bề mặt trên thân máy phải được kết nối với mạch an toàn nội bộ phù hợp để sử dụng trong các khu vực nguy hiểm.

Các tính năng này sẽ cách ly môi trường dễ cháy khỏi máy bơm và nếu nhiệt độ tăng lên trên mức có thể chấp nhận được, máy bơm sẽ ngừng hoạt động.

Các ứng dụng

• Quy trình luyện kim chân không

• Công nghệ phủ màng mỏng

• Đông khô dược phẩm

• Hệ thống làm lạnh và điều hòa không khí sơ tán, làm khô và lấp đầy

• Máy biến áp và cáp sấy và ngâm tẩm, cách điện nhà máy xử lý dầu

• Sản xuất đèn

• Sơ tán tàu đông lạnh

• Sấy khô và chưng cất chân không trong các ngành công nghiệp hóa chất

• Sản xuất thiết bị bán dẫn

• Bơm dự phòng cho các ứng dụng chân không cao
