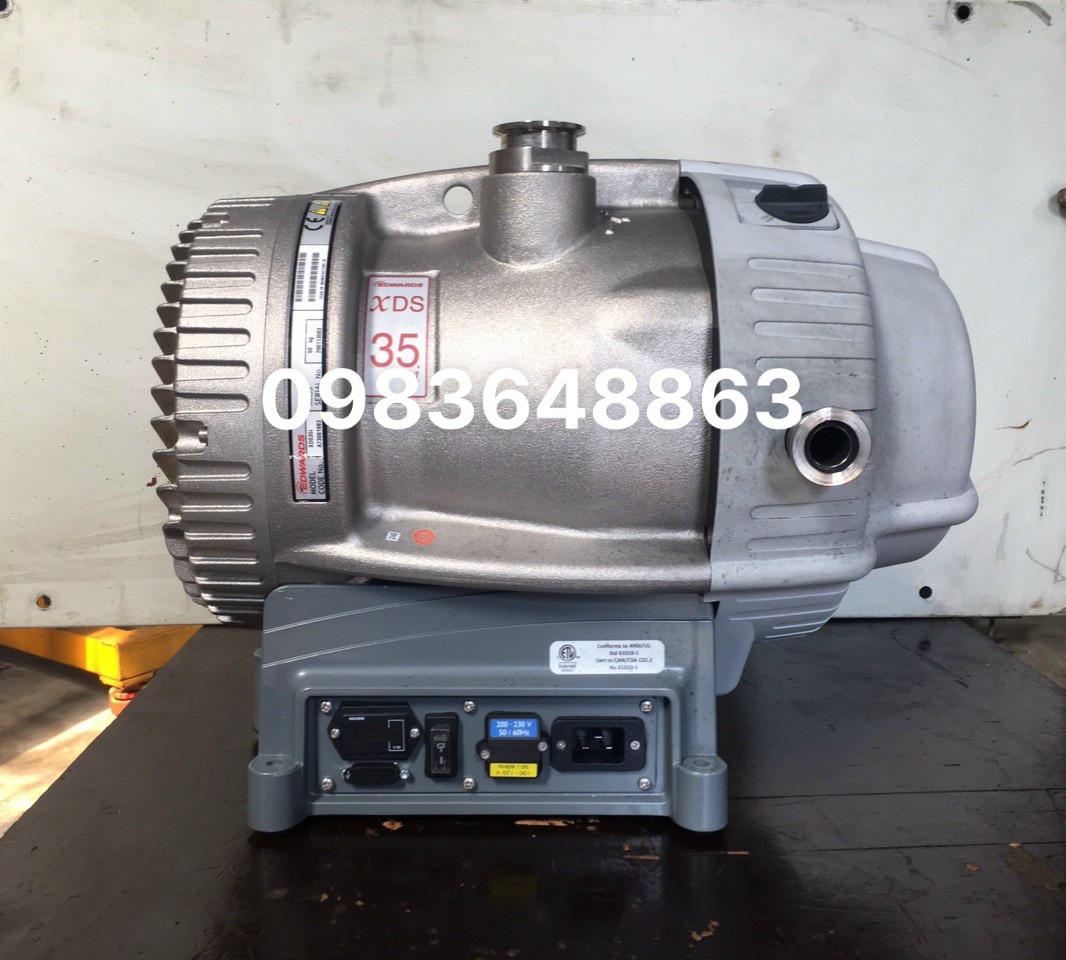

Bơm hút chân không Edwards XDS35i

Thông tin kỹ thuật






XDS35i

XDS35i nâng cao

Lưu lượng cao nhất

3 giờ -1 (cfm)

35 (21)

Chân không tối ưu (1)

mbar (Torr)

0,01 (0,008)

0,03 (0,02)

Chân không tối ưu với chấn lưu khí 1

mbar (Torr)

0,02 (0,015)

0,04 (0,03)

Chân không tối ưu với chấn lưu khí 2

mbar (Torr)

<10 (7,5)

Áp suất đầu vào tối đa cho hơi nước

mbar (Torr)

35 (23)

Khả năng xử lý hơi nước GBII

gh -1

240

Áp suất đầu vào liên tục tối đa

mbar a (Torr a)

40 (30) (2)

1000 (760) *

Áp suất dằn / thanh lọc khí tối đa

thanh đo (psig)

0,5 (7)

Dữ liệu động cơ

Điện áp

V

100-120 / 200-240 (+/- 10%)

Tần số

Hz

50/60

Tốc độ quay danh định

vòng / phút

1750

Công suất tối đa

W

440

Công suất động cơ

W

520

Đầu nối nguồn

IEC

EN60320 C19

Cầu chì khuyến nghị, 230 V (115 V)

A

16 (3) (15)

Thông số bên ngoài

Cân nặng

kg (lb)

48 (105)

Kết nối đầu vào



NW40

Kết nối xả



NW25

Mức ồn ở mức tối thiểu

dB (A)

57

Rung ở mặt bích đầu vào

mms -1 (rms)

<4,5

Độ kín của rò rỉ (tĩnh)

mbar ls -1

<1 x 10 -6

Nhiệt độ hoạt động

° C (° F)

5 đến 40 (41 đến 104)



* Sử dụng ở áp suất đầu vào cao hơn giúp tăng tốc độ mòn của phớt đầu

(1) được đo bằng áp suất tổng

(2) Các máy bơm này được thiết kế để bơm xuống từ áp suất khí quyển, nhưng hoạt động kéo dài ở áp suất đầu vào cao hơn quy định có thể làm giảm tuổi thọ vòng bi.

(3) đối với Vương quốc Anh 240 V sử dụng cầu chì 13 A


Hiệu suất

Kích thước

A. 150 (5,91)B. 247,5 (9,74)1. NW402. NW25

THÔNG TIN CHI TIẾT

Máy bơm cuộn XDS đã trở thành tiêu chuẩn công nghiệp khi bơm khô là cần thiết, được chứng minh là một giải pháp bơm chân không mạnh mẽ và sạch sẽ trong một loạt các ứng dụng và quy trình.

Máy bơm nâng cao XDS35i và XDS35i có sẵn dưới dạng máy bơm tiêu chuẩn với chấn lưu khí, các phiên bản máy bơm không có chấn lưu khí (rất phù hợp cho các ứng dụng tuần hoàn khí hiếm và thu hồi khí) và phiên bản C của máy bơm có van bên trong Chemraz® và phụ kiện bằng thép không gỉ để bảo vệ thêm khỏi phương tiện được bơm.



XDS46i chia sẻ nhiều tính năng tương tự của XDS35i nhưng với tốc độ tối đa là 40 m 3 h -1. Máy bơm đã được tối ưu hóa cho tốc độ bơm tối đa ở áp suất đầu vào từ 1 mbar đến 10 mbar, lý tưởng cho các ứng dụng LCMS và ICPMS yêu cầu tốc độ bơm cao hơn.

Biến thể C đã được sửa đổi để phù hợp hơn để sử dụng cho các quá trình xử lý hơi và có thể được sử dụng trong một số ứng dụng sử dụng các chất ăn mòn. Phiên bản C được trang bị miếng đệm van bên trong Chemraz® và cổng xả bằng thép không gỉ.


Chemraz® là nhãn hiệu đã đăng ký của Greene Tweed

Công nghệ

Máy bơm cuộn sử dụng xen kẽ các cuộn cố định và cuộn quỹ đạo để tạo thành các túi khí hình lưỡi liềm, không tiếp xúc, được nén liên tục bởi hành động quay quanh quỹ đạo. Điều này có nghĩa là, không giống như máy bơm quay kín bằng dầu, không có chất làm kín hoặc chất bôi trơn cần thiết trong thể tích quét của máy bơm.

Các ứng dụng

• Ô tô; nạp dầu phanh và hệ thống nạp khí gas điều hòa không khí
• Dự phòng máy bơm phân tử tua bin
• Ứng dụng hóa học bao gồm máy sấy gel và thu hồi dung môi
• Hệ thống sơn phủ
• Vật lý năng lượng cao
• Phổ khối
